Summa – différentes lames pour les plotteurs de découpe
Il est parfois difficile de s’y retrouver parmi toutes les lames des plotteurs. Voici un article qui vous permettra d’y voir un peu plus clair.
Lame flottante (Summa SOne Series & SummaCut Series & S-Class serie D)
pour les plotteurs Summacut D60 , D75 , D120, D140, D160

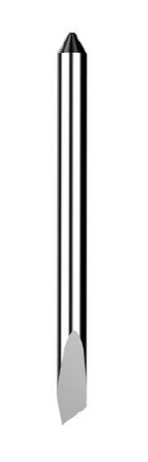

Ref 9TL89-67041 : Lame flottante standard (capuchons rouges) à 36°.
Profondeur de coupe : 0.25 mm
Utilisation avec le porte outil standard
Application : Vinyl, Vinyl reflechissant, papier …
Utilisation : pour un usage standard de la découpe de vinyl.
Ref 391-231 : Lame flottante 60°
Profondeur de coupe : 0.6 mm
Utilisation avec le porte outil standard
Utilisation : Vinyl avec lamination épaisse , strass …

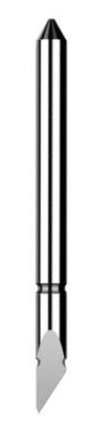

Ref 391-358 : Lame flottante spéciale sablage et matériau épais 50°.
Profondeur de coupe : 0.8mm
Nécessite le porte lame spécial sablage 391-363.
Utilisation : Conçu pour la découpe de matériaux épais et masque de sablage
Ref 391-332: Porte-lame standard
Utilisation : porte lame à utiliser avec les lames standard 36° et 60°
Ref 391-363: Porte-lame spécial sablage
Utilisation : porte-lame à utiliser avec les lames de sablage 391-358
Lame tangentielle (Summa S-Class Series T)
Ces machines peuvent être équipée d’un lame tangentielle ou un lame flottante.
La lame tangentielle (la plus fréquente sur ces modèles) permet une plus grande précision de découpe car les mouvements de la tête de découpe sont pilotés par un moteur.
Dans le cas d’une lame flottante les mouvements de la tête de découpe sont définis par les changements de direction lors de la découpe.
Différentes lames tangentielles
Ces lames son compatibles pour les Summa S class serie T uniquement 75, 120, 140 &160

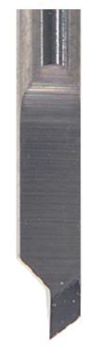

Ref 390-534 : Lame tangentielle standard (36°) (capuchon rouge)
Profondeur de coupe : 0.25 mm
Utilisation : utilisation standard pour la découpe mi-chair et pleine chair de matériaux souples, flexibles ou semi-rigides.

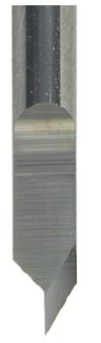

Ref 390-550 : Lame tangentielle (60°)
Profondeur de coupe : 1.2 mm
Utilisation : utilisation pour la découpe de support mous
Lame fragile qui s’use rapidement sur des matériaux trop durs

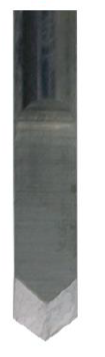

Ref 390-551 : Lame tangentielle à deux faces (36°)
Profondeur de coupe : 0.25 mm
lame plus robuste mais un peu moins précise dans les courbes
Utilisation: Idéal pour les matériaux plus résistants
Ref 390-560 : Lame à double clavette (45°)
Profondeur de coupe : 0.25 mm
Lame plus forte que la lame standard
Utilisation: Cette lame à double tranchant est idéale pour la découpe mi-chair et pleine chair de vinyle, film de lamination, matériaux souples, flexibles ou semi-rigides. Particulièrement adapté à la séparation de la colle.
Ref 395-348 : Porte-galets pour lame tangentielle standard
Espace entre le media et la tête : 2.8 mm
Utilisation : utilisation standard
Ref 395-347 : Porte-galets pour lame tangentielle support épais
Espace entre le media et la tête : 4.8 mm
Utilisation : Ce guide lame est destiné à garantir une qualité optimale de découpe avec lames tangentielles 60° pour des matériaux épais.
Ref 395-323 : Porte-lame flottant pour tête tangentielle
outil pour fixer les lames tangentielles.
Outils et Consommables pour les modèles TC (Performance Pro Cam)
Ref 395-758 : Porte-outil rainage* + Outil de rainage
jusqu’à 100g de pression
Retrouvez toutes ses références sur notre site d’achat en ligne : Boutique Pixel Tech
